Kameralı Hacim Ölçümü – 3

Mavis kamera ile hacim (en-boy-yükseklik) ölçen sistemin 3. versiyonunu geliştirdi.

Herhangi bir yere dayama gerektirmeyen, görüntü alanı içinde herhangi bir yere koyulabilen, 1.5 mt yüksekliğe kadar cisimlerin hacmini ölçen sistemi test kullanımına aldı.

Ölçüm sonuçları

2 adet kamera ile ve tamamen Mavis tarafından geliştirilmiş yeni bir teknoloji ile, görüş alanının herhangi bir yerine koyulan cisimlerin hacmi, hızlı ve doğru bir şekilde ölçülmektedir.
Kantardan gelen ağırlık bilgisi de eklenerek, en-boy-yükseklik (desi) bilgisi de eklenerek barkod oluşturulmakta, veritabanına kaydedilmekte ve ilgili sistemlerle entegrasyon sağlanmaktadır.

Kargo firmaları gibi pek çok yerde kullanılması muhtemel olan sistemin çalışması istenildiği takdirde görülebilir, demo kurulum yapılabilir.

Kameralı Hacim Ölçümü – 2

Kargo firmaları v.b. yerler için, hızlı hacim ölçen (en boy yükseklik) çözümümüz 1 aylık test kullanımından sonra, evrimleşerek daha hassas ve daha tutarlı bir hale getirildi.

Sistemin Kurulumu

Sistemin Kurulumu

Sistemin Kurulumu

Sistem, belirli bir açı ile yerleştirilmiş, otofokus, renkli ve yüksek çözünürlüklü 2 kamera ile, 1.5 metreküplük bir yeşil bölge içindeki, 1.2 metreküplük bir hacmi ölçmeye yarar. (Maksimum yükseklik boy genişlik 1.2 m olacak şekilde)

Kameralardan biri, yükseklik ölçmeye, diğeri ise en ve boy bulmaya yarar.
Ölçüm işlemi 1 sn kadar sürer.
Sistemin, kendi aydınlatması olduğundan, ışık değişimi, gece gündüz, yaz-kış farkı gibi dış etkenlerden etkilenmez.
Endüstriyel koşullarda (çok düşük / yüksek sıcaklıklar v.b.) çalışabilir.
Kurulduktan sonra, bakım gerektirmez.

Kameralı Yükseklik En Boy Ölçümü
Sistemin Genel Özellikleri

  • Tüm Sonuçlar Kaydedilir (5 Yıl)
  • Alınan Resimler Saklanır (1 Yıl)
  • Tartım Bilgisi (Ağırlık) Okunabilir
  • Barkod, Fiş, Fatura Çıkartılabilir
  • Web, Intranet, Veritabanı ile diğer sistemlerle entegre olabilir



Hacim ölçüm sistemi, sadece koli (kutu, kübik) şekiller için değil, hemen her tür serbest geometriye sahip hacim ölçümlerinde kullanılabilir.

Program Görüntüsü















Sistem Tarafından Ölçülen Hacim Tipleri

Slayt51. Kutu, Koli vb. Kübik Ölçümler

En, boy ve yükseklik değerleri ölçülür. Santimetre cinsinden ölçülen bu değerlerden desi hesaplanır.

Eğer koliler fiziksel olarak ayrılabiliyorsa, her birini ayrı ayrı ölçmek daha doğru bir yaklaşım olacaktır. Fiziksel olarak birbirine bağlı ya da ayrılamayan nesneler varsa, en yüksek noktanın yüksekliği baz alınarak ölçüm yapılacaktır. Böyle bir durumda, aralardaki boşluklar, tamamlanarak hacim ölçümü yapılacaktır. (Gerçekte olandan daha büyük hacim bulunabilir)

Slayt5





















2. Serbest Şekilli Hacimler

Belirli bir geometrik şekle sahip olmayan (gitar, tampon, çuval, saksı bitkisi, araba tekeri v.b.) şekiller için hesaplanan hacim.

Bu tür hacim hesaplamalarında, hem nesnenin gerçek hacmi, hem de bu nesneyi çevreleyen en küçük kutunun hacmi ayrı ayrı hesaplanır. Dilenirse, bu iki ölçüm değerinin ortalaması alınabilir.

Slayt7Slayt6

















Sistemin Kullanımı

Slayt8

Ölçüm; hacmi ölçülecek nesneyi (koli, kutu vs.) tartının üzerine koyulup bir tuşa basılması ile yapılır.

Ölçüm ile tartım işlemi aynı anda olduğundan ilave vakit kaybı getirmemektedir.

Sistemin daha da geliştirilmiş son hali için şu sayfamıza da bakınız…

Mavis Kameralı Hacim (En-Boy-Yükseklik) Ölçümü

Koli, paket, kutu v.b. ürünlerin hacmini ölçmek isteyenler (kargo firmaları) için, 2 ya da 3 kameralı hacim ölçüm sistemi geliştirdik.

Win2015 fuarında sunumunu yaptığımız projede, 1 otofokus kamera üstten, 1 otofokus kamera ise yandan bakarak hacim ölçmektedir.

Mavis, Hacim bulma uygulaması için, biri üstten bakan (W x L) diğeri üst çaprazdan bakan (H) 2 kamera kamera ile çözüm sunmaktadır.  Sunulan çözüm alternatiflerine göre (TOF kamera, derinlik sensörü, 3D kamera..) aşağıdaki avantajlara sahiptir.

•Yüksek Çözünürlük (5MPix – 2592×1944)
•Yapay Görme Teknikleri Kullanabilme (Image Processing)
•Gerçek Görüntü – Video Kaydedebilme
•Tüm boyutlarda ölçüm yapabilme
•Otomatik Fokus ile her yüzeyden net görüntü alabilme
•Barkod Okuyabilme
•Özel Şekil Logo Tanıyabilme, Öğrenebilme
•Kolay Kurulum
•Bakım Gerektirmeme
•Ucuza Maliyet



Daha fazla bilgi için şu sayfamıza da bakabilir ya da bizimle iletişime geçebilirsiniz.

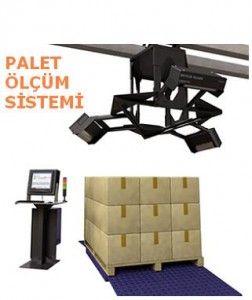

Baykon Tartı ile Kameralı Palet Ölçüm ve Kayıt Sistemi

Endüstriyel tartım sektöründe profesyonel çözümler sunan Baykon Endüstriyel Tartım Firması, kameralı kontrol projelerinde teknoloji partneri olarak Mavis ile çalışmaya karar verdi. Yapılan çalışmada, Mavis VYP programı Baykon’a kuruldu ve program kullanımı hakkında bilgi verildi.

Baykon, kendi ürettiği konveyörlü tartım sistemlerini, konveyör hareket halindeyken tartım ve ölçüm işlemlerini gerçekleştirecek, aynı zamanda konveyör üzerinde tartımı ve ölçümü yapılan ürünlere ait fotoğraflar kaydedilecek ve gerekli olması durumunda veritabanından sorgulanarak ilgili ürünün tüm fotoğraf ve bilgilerine erişilebilecek şekilde geliştirdi.

Görüntü işleme ve kameralı kontrol kısmı Mavis tarafından yapıldı. Proje, hareketli ve çok hızlı görüntü almak için optimize edildi. Sistemin başarıyla devreye alınması sonucu, farklı özellikte kameralar ile eşzamanlı olarak desteklenecektir.
