Ayna Kullanarak Mikro Kamera Yaklaşımı

FactorH otomasyon ile birlikte gerçekleştirilen yeni projede, metal yuva içindeki elektrik soketinin pimlerinin varlık ve pozisyon kontrollerinin yapılması gerekiyordu. Yüksek hassasiyetli ölçüm uygulamaları sıkça gerçekleştirmiş olsak ta, bu projede en büyük sorun, kameranın soketlere direk bakabileceği bir yerleşimin olamamasıydı. L şeklinde dönen bir soketin iç yüzünü hem aydınlatmak, hem de tam karşısından kamera ile bakmak gerekiyordu.

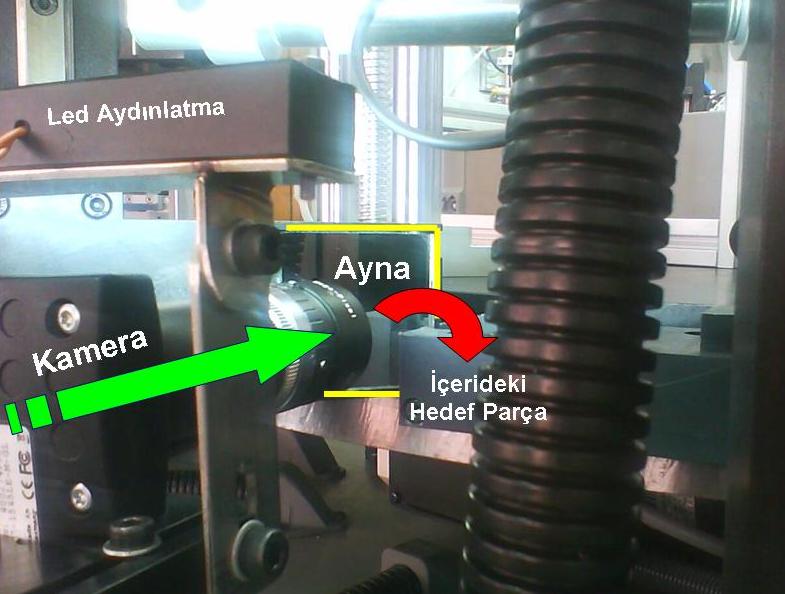

MAVIS olarak, uygun yerleştirilmiş bir ayna ile bu sorunu çözdük. Parçanın karşısına 45 derece açıyla yerleştirilmiş bir ayna ve aynanın da karşısına yine 45 derece açıyla yerleştirilmiş bir kamera ile, tam dik olarak hedef yüzeye bakmak mümkün hale getirildi.

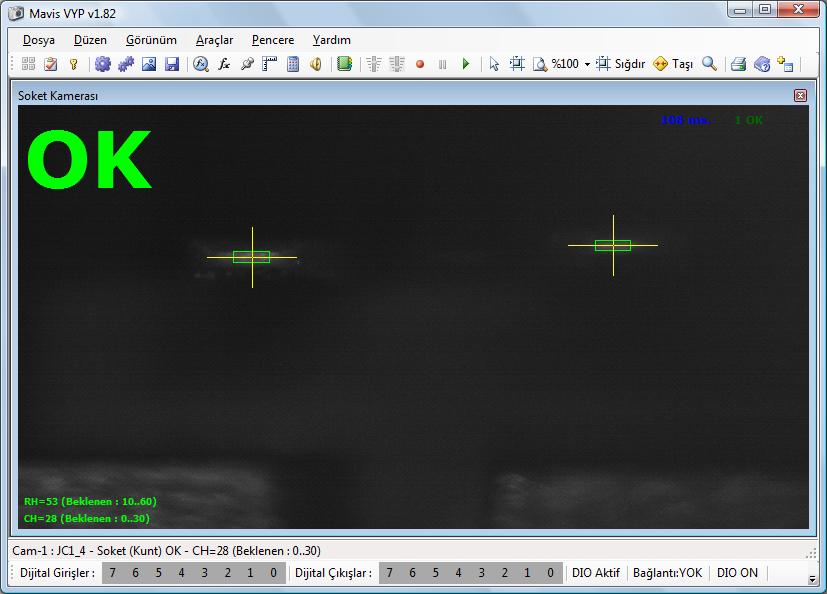

Sonuç olarak; hem ideal aydınlatma koşulları hem de kamera – ayna ikilisinin uygun kullanımı ile, ancak mikro boyuttabir kamera ile alınabilecek görüntü, yüksek çözünürlüklü olarak elde edilmiş oldu. Projenin bundan sonrası, MAVIS VYP yazılımı için gerçekleştirilen rutin bir iş haline geldi.
