Mavis Kamera Kontrollü Kaynak Otomasyonu

Mavis, TIG/MIG kaynağı yapan yerler için, bilgisayar destekli görüntü işleme teknikleri kullanarak kamera kontrollü kaynak otomasyonunu geliştirmiştir.

Sistemin Amacı

Sistem, operatör desteğiyle yapılan kaynak (MIG/TIG) işlemini kameralar ve lazer yardımıyla operatöre ihtiyaç duymadan otomatik olarak yapabilmektir. Özetle kaynak Torch unun yönlendirilmesi ve hatasız düzgün bir kaynak işleminin gerçekleştirilmesidir.

Sistemin Çalışma Yöntemi

Sistem, kamera ile kaynak yapılacak yüzeyin incelenip, kaynak ya da dolgu yapılacak rotanın belirlenmesi ve kaynak torcunun bu rotada tutulması esasına göre çalışır. Kaynak torchu, kamera, lazer ortak olarak kontrol edilebilen bir platforma sabitlenmiştir. Sistem ilk olarak kaynak yapılacak yüzeye olan mesafeyi ölçer ve kullanıcı tarafından daha önceden set edilmiş değere göre bu uzaklığı sabit tutar. (Torch - Yüzey mesafesini sabitler) Çok hızlı ve real-time yapılan kontroller ile, kaynak yapılacak doğrultu hatasız olarak izlenmiş olur.

Sistemin İşleyişi

Sistem saniyede 4-5 defa fotoğraf alıp işleyerek çalışır. Her bir fotoğrafta kaynak yapılacak mesafe ve kaynak rotası belirlenir. Sisteme bağlı Mavis USB modül ile 5-24 V arası elektriksel sinyal üretilerek, kaynak torchunun ileri - geri, sağa - sola hareketi sağlanır.

Aşağıdaki resim, Kaynak edilmiş, bitmiş ürünü göstermektedir. Sarı çizgilerle işaretlenmiş yüzeyler, birbirine kaynatılmış levhalardan oluşmaktadır. Mavis Kaynak Otomasyonu (Kaynak Robotu) kaynak edilecek yüzeylerde, kaynak torchunu ileri-geri, sağa sola yönlendirerek, kusursuz bir kaynak kalitesi yakalanmasını sağlamıştır.

Mavis Kaynak Otomasyonu ile kaynaklanmış ürün

Genel Kontroller

X - Y - Z koordinat değerlerinin ölçülmesi.
Çizgi lazer ve kamera ile mesafe ölçümü
online kaynak torch yönlendirmesi
Kaynak başlatma ve bitirme komutlarının verilmesi (TIG/MIG) kaynağının yapılması
Kaynak kalite kontrolünün yapılması
Kaynak yapılacak yüzeyin platform etrafında döndürülmesi

Sistemin Getirileri

İnsan tarafından yapılamayacak kadar hızlı ve kaliteli kaynak imkanı
İnsan için sağlıksız ve riskli koşullarda kaynak yapabilme imkanı
Operatöre, zamana, kişiye bağlı olmayan sabit kaynak kalitesinin sağlanması

Mavis VYP Otomatik Kaynak Yönlendirme Sistemi

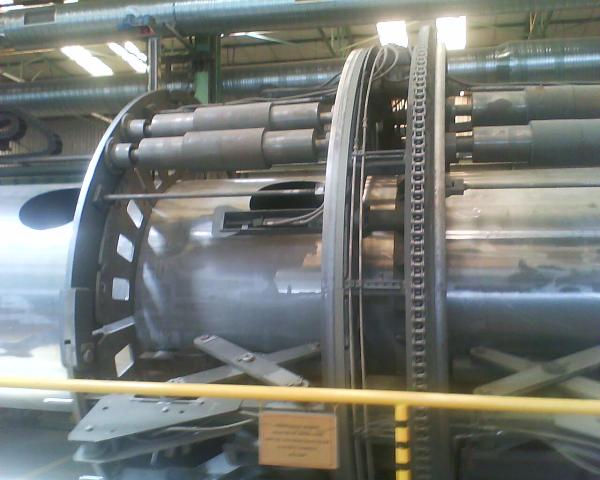

Örnek Uygulamada, yakıt tankerleri için kaynak platformu gösterilmektedir.

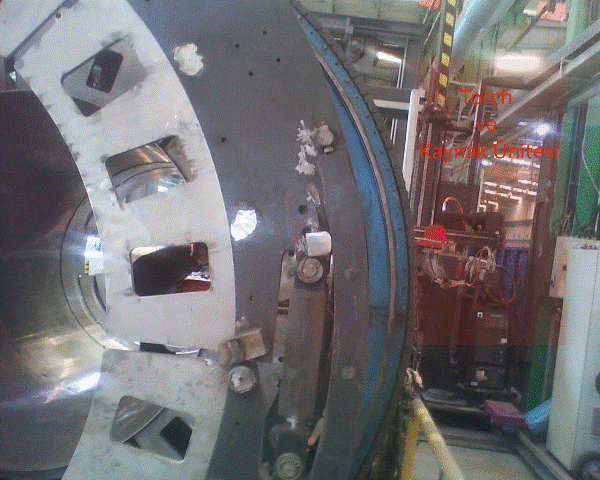

Mavis LAzer yönlendirmeli kaynak otomasyonu platformu

ActivVisionTools görüntü işleme yazılımı
